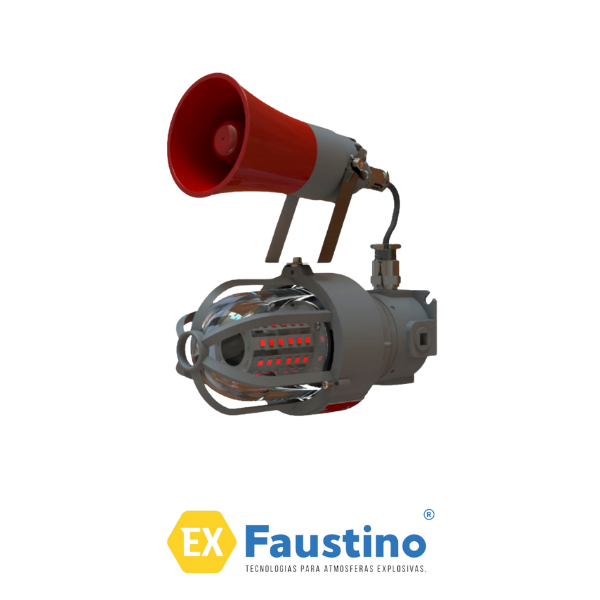

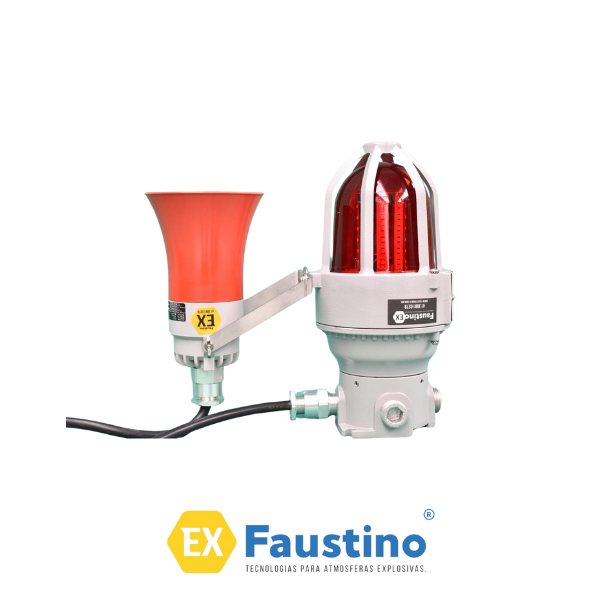

SISTEMA ÁUDIO VISUAL EX D

Luminária LED fabricada em alumínio injetado Copper Free, com alta resistência mecânica e à corrosão. Possui vidro em borossilicato resistente a choques térmicos e impactos, e parafusos externos em aço inox. Acabamento em pintura eletrostática cinza claro (Munsell N6.5). Caixa de passagem com entradas rosqueadas 3⁄4” NPT (M25) ou 1” NPT (M32).

O conjunto inclui sistema de LEDs com 7 diferentes tipos de efeitos visuais, incluindo um modo aceso direto, disponível nas cores azul, verde, branco, amarelo ou vermelho.

A sirene é fabricada em alumínio injetado Copper Free e material termoplástico de alta resistência mecânica e à corrosão.

Características técnicas:

• Potência consumida do conjunto: 20 W

• Tensões de alimentação: 127–220 Vca, 12 ou 24 Vcc

• Fluxo luminoso: 1.100 lúmens

• Potência sonora a 1 metro: 105 dB

Marcação:
Ex d IIC T5 Gb
Ex tb IIIC T100°C Db

Grau de proteção:
IP65

Aplicação:
Zonas 1 e 2
Grupos de gases IIA, IIB, IIC e grupos de poeiras IIIA, IIIB, IIIC

Normas atendidas:
ABNT NBR IEC 60079-0
ABNT NBR IEC 60079-1
ABNT NBR IEC 60079-31

PERGUNTAS FREQUENTES

1. O que é o Sistema Áudio Visual Ex d?

É um dispositivo de sinalização combinada (visual por LED e sonora por sirene) desenvolvido especialmente para operar com segurança máxima em atmosferas explosivas (áreas definidas).

2. Em quais áreas e zonas ele pode ser instalado?

O sistema é certificado para:

• Zonas: 1 e 2.

• Grupos de gases: IIA, IIB e IIC.

• Grupos de poeiras combustíveis: IIIA, IIIB e IIIC.

• Grau de Proteção: IP65 (altamente resistente à penetração de água e poeira).

3. Quais normas técnicas o produto atende?

Ele é fabricado e testado rigorosamente sob as seguintes normas de segurança:

• ABNT NBR IEC 60079-0

• ABNT NBR IEC 60079-1

• ABNT NBR IEC 60079-31

4. Quais são os efeitos e cores disponíveis no visualizador de LED?

O conjunto conta com um sistema de LEDs que oferece 7 tipos de efeitos visuais diferentes (incluindo o modo acesso direto). Os LEDs disponíveis estão nas cores: azul, verde, branco ou amarelo .

5. Qual é a potência sonora da sirene?

A sirene integrada gera um alerta potente de 105 dB a 1 metro de distância , garantindo que o sinal de alerta seja ouvido mesmo em ambientes industriais barulhentos.

6. Qual o consumo elétrico e o fluxo luminoso do conjunto?

• Consumo total: Apenas 20W (alta eficiência energética).

• Fluxo luminoso: 1.100 lúmens.

7. Quais são as opções de tensão de alimentação e seus respectivos códigos?

Dependendo do seu projeto, você pode escolher entre três versões de alimentação:

8. Como são feitas as entradas de cabos na caixa de passagem?

A caixa de passagem possui entradas roscadas preparadas para receber conexões de 3/4″ NPT (M25) ou 1″ NPT (M32) .

9. De quais materiais o sistema é fabricado?

Ele foi feito para aguentar o “tranco” industrial:

• Luminária e Sirene: Alumínio injetado Copper Free (isento de cobre), que evita a corrosão galvânica.

• Viseira: Vidro borossilicato altamente resistente a choques térmicos e impactos.

• Parafusos: Aço depósito.

• Acabamento: Pintura eletrostática em cor cinza claro Munsell N6.5.

10. Quais são as dimensões físicas do produto para instalação?

• Altura total: 334 mm

• Largura total: 142,50 mm

• Distância entre furos de fixação: 80,50 mm x 80,50 mm

• Diâmetro dos furos de fixação: Ø 8 mm
