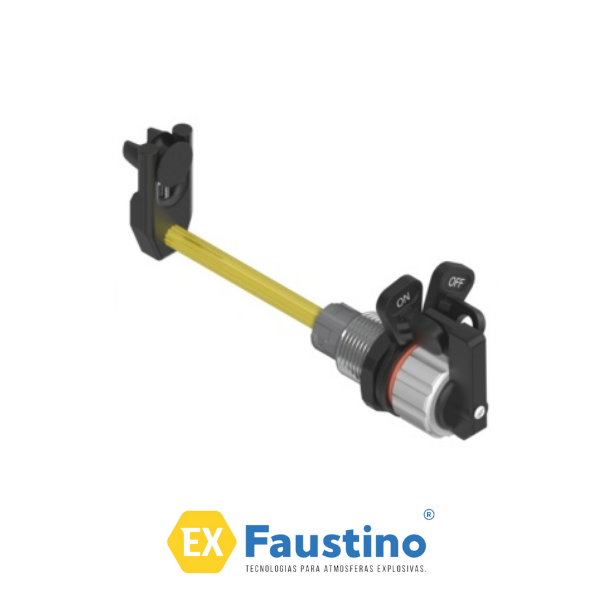

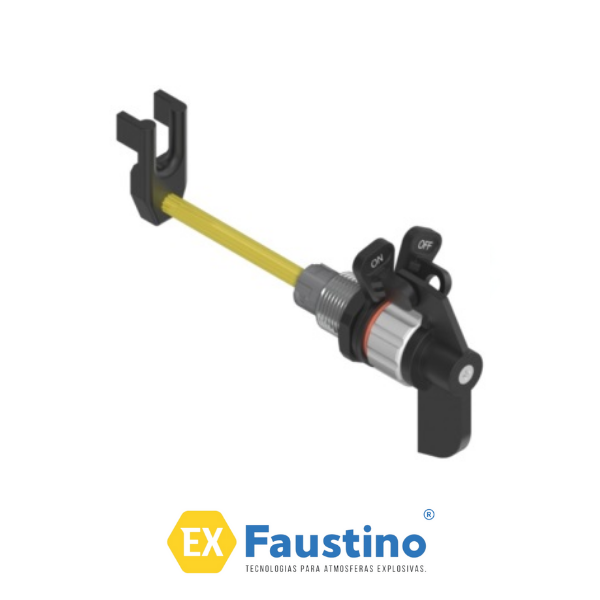

ACIONAMENTO PARA DISJUNTOR A PROVA DE EXPLOSÃO

O acionamento para disjuntor à prova de explosão da Faustino Ex é um dispositivo robusto e seguro, desenvolvido para permitir o acionamento externo de disjuntores instalados em painéis Ex d (à prova de explosão), sem comprometer a vedação e segurança do sistema em áreas classificadas.

Projetado para uso em atmosferas explosivas contendo gases ou poeiras inflamáveis, o acionamento é instalado sobre invólucros de equipamentos que contenham disjuntores internos, possibilitando a operação (ligar/desligar) do disjuntor de forma externa e segura.

Características Técnicas:

• Acionamento mecânico rotativo ou basculante, com interface externa resistente à corrosão e vedação Ex d

• Acoplamento interno com eixo de transmissão que permite manuseio do disjuntor sem abrir o invólucro

• Corpo em alumínio fundido com tratamento anticorrosivo (pintura epóxi ou anodização), ideal para ambientes agressivos como offshore, petroquímico e mineração

• Compatibilidade com disjuntores padrão DIN, caixa moldada e caixa aberta, conforme projeto

• Montagem direta em invólucros Ex d Faustino Ex, com possibilidade de customização para diferentes marcas (ABB, Schneider, Siemens, Weg, etc.)

Especificações de Proteção e Temperatura:

• Grau de proteção: IP66W

• Temperatura de aplicação:
   • -50°C a 60°C (-40°F a 158°F)
   • -50°C a 100°C (-40°F a 212°F)

PERGUNTAS FREQUENTES

1. O que é o acionamento para interruptor Faustino Ex e qual a sua função?

O acionamento Faustino Ex é um dispositivo robusto projetado para permitir o acionamento mecânico externo (ligar/desligar) de interruptores instalados dentro de invólucros à prova de explosão (Ex d) e contra ignição de poeira (Ex t). Sua principal função é permitir a operação segura do disjuntor por operadores na área externa sem a necessidade de abrir o painel, garantindo que a disposição e a segurança da área permaneçam intactas.

2. Em quais áreas e zonas definidas este produto pode ser instalado?

Este dispositivo é certificado para uso em atmosferas explosivas de gases inflamáveis ​​e poeiras combustíveis, abrangendo as seguintes classificações:

• Zonas: Zona 1, Zona 2 (gases) e Zona 21, Zona 22 (poeiras).

• Grupos de Gases (ABNT/IEC): Ex db IIC/IIB + H2 Gb.

• Grupos de Poeiras (ABNT/IEC): Ex tb IIIC Db.

• Divisões (Padrão Norte-Americano – UL/cULus): * Classe I, Div 1 e 2, Grupos B, C, D.

  • Classe II, Div 1 e 2, Grupos E, F, G.

  • Classe III.

3. Quais marcas e modelos de disjuntores o funcionamento é compatível?

O funcionamento possui alta flexibilidade e foi projetado para se integrar com:

• Disjuntores padrão DIN , caixa moldada e caixa aberta (conforme a necessidade do projeto).

• Possibilidade de customização para montagem direta com marcas líderes de mercado, como ABB, Schneider, Siemens, Weg , entre outras.

4. Quais são as opções de roscas e comprimentos disponíveis para montagem?

O acionamento está disponível com as seguintes opções de conexão para instalação na parede do invólucro:

• Tipos de rosca: M22 x 1,5 ou 3/4″ NPSM.

• Comprimento da rosca: 25 mm (Normal) ou 40 mm (Longo).

5. Quais são os requisitos mínimos de instalação para garantir a segurança Ex?

Para garantir o grau de proteção e o conceito de proteção contra explosão, devem ser respeitados os seguintes limites de parede e isolamento de fios de rosca sem invólucro:

6. Quais são os materiais de fabricação e o grau de proteção (IP) do dispositivo?

• Material do corpo: Alumínio fundido com tratamento anticorrosivo (pintura epóxi ou anodização), excelente para ambientes altamente agressivos (offshore, indústrias petroquímicas, mineração, etc.).

• Grau de Proteção: IP66W (resistente a poeira e jatos fortes de água, com proteção contra intempérie).

• Temperatura de aplicação: Suporta faixas de temperatura extremas que vão de -50 °C a 60 °C ou -50 °C a 100 °C (dependendo da previsão do modelo).

7. Quais certificações de segurança o produto possui?

O produto é rigorosamente testado e homologado por órgãos nacionais e internacionais renomados:

• INMETRO/CEPEL (Certificado CEPEL 97.0007U/OCP 0007).

• Listado no cULus (Arquivo: E489210).

• ATEX/IECEx (Certificados UL 21 ATEX 2390U/IECEx ULBR 21.0004U).

8. Quais comprimentos de eixo e extensões estão disponíveis para seleção?

O comprimento do eixo de transmissão interno do acionamento (identificado pela letra L ) possui opções padronizadas para se adequar à profundidade do lucro utilizado:

• 150 mm (Código: 150).

• 200 mm (Código: 200).

9. Como funciona o sistema de “Retorno Automático” e quais as opções de sentido?

O acionamento mecânico pode ser configurado com um sistema de retorno automático, permitindo que a manopla retorne à posição inicial de forma guiada. As opções disponíveis incluem:

• Sentido Horário: Identificado no código de seleção pelo caractere H.

• Sentido Anti-Horário: Identificado no código de seleção pelo caractere A.

10. O que são os “Modelos de Garfo” e quais as dimensões de rodana disponíveis?

Os protetores mecânicos internos utilizam diferentes modelos de garfo/roldana (identificados pela variável X ) para realizar a interface exata com a manopla original do interruptor interno.As opções de código de seleção de acordo com o tamanho da roldana são:

• Roldana Ø 22 mm: Código 22D.

• Roldana 15 x 26 mm: Código 15G.

• Roldana 12 x 26 mm: Código 12G.

• Roldana 10 x 26 mm: Código 10G.
