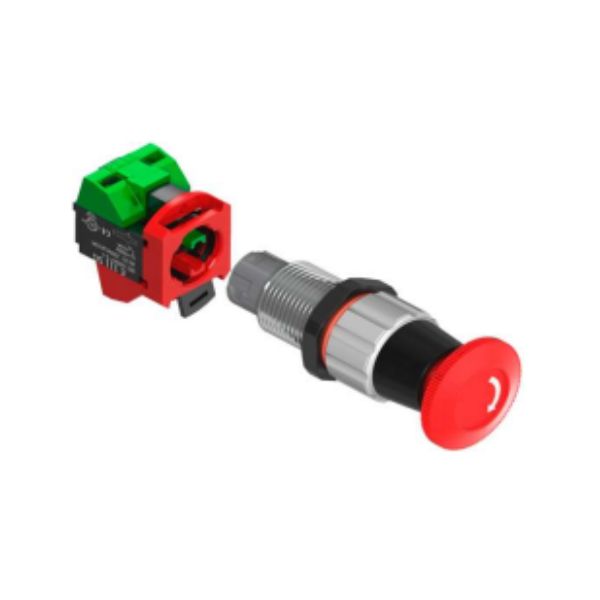

BOTÃO DE EMERGÊNCIA SOCO GIRA A PROVA DE EXPLOSÃO

O botão de emergência tipo soco giratório de Faustino Ex é um dispositivo de parada de emergência de alta performance, projetado especificamente para atuar em áreas específicas com risco de explosão. Ele possibilita a interrupção imediata, segura e confiável de circuitos elétricos em situações críticas industriais.

Seu design robusto conta com um sistema de atuação com trabalho mecânico e destravamento por giro , o que impede o rearme acidental e garante que o reestabelecimento do circuito ocorra apenas por meio de uma ação consciente do operador.

Especificações Técnicas e Certificações

Proteções e Marcações Ex

O dispositivo foi desenvolvido para operar sob as mais rigorosas condições e atmosferas explosivas de gases e poeiras:

• Ex db IIC Gb (À prova de explosão)

• Ex tb IIIC Db (Contra ignição de poeira)

• Grau de Proteção: IP66 / IP66W (resistente a intempéries e névoa salina)/ Tipo 4X

• Zonas de Aplicação: Zona 1, Zona 2, Zona 21 e Zona 22

• Certificações: INMETRO (CEPEL 97.0007U), UL, cULus Listed, ATEX, IECEx

Características Mecânicas e Físicas

• Roscas Disponíveis: M22x1,5 ou 3/4″ NPSM

• Comprimento do Atuador: 25 mm (Normal)

  • 40 mm (Longo)

  • 57 mm (Extra Longo)

Informações dos Blocos de Contato

Os blocos de contato fornecem facilidade de montagem para atender a diversas lógicas de painéis elétricos.

• Tensão Máxima de Isolamento : 500V

• Corrente Térmica Nominal: 10A

Capacidade de Condução por Categoria de Emprego

Requisitos para Instalação em Invólucros

Para garantir a integridade da propriedade à prova de explosão (Ex d) e contra poeira (Ex tb), devem ser respeitados os seguintes limites de montagem das roscas:

• Para Rosca M22x1,5:

  • Invólucros Ex “d”: Espessura mínima de parede de 8 mm de rosca acoplada ou mínimo de 6 filetes totalmente acoplados.

  • Invólucros Ex “tb”: Espessura mínima de parede de 3 mm de rosca acoplada ou mínimo de 3 filetes totalmente acoplados.

• Para Rosca 3/4″ NPSM:

  • Invólucros Ex “d”: Mínimo de 5 a 7 filetes totalmente acoplados.

  • Invólucros Ex “tb”: Espessura mínima de parede de 3,7 mm de rosca acoplada ou mínimo de 3 filetes totalmente acoplados.

PERGUNTAS FREQUENTES

1. O que é o botão de emergência do tipo soco giratório e onde ele deve ser utilizado?

Trata-se de um dispositivo de segurança projetado para interrupção imediata e segura de circuitos elétricos em situações críticas. Ele é altamente recomendado para áreas externas com risco de explosão e ambientes industriais severos.

2. Como funciona o sistema de destruição deste botão?

O botão possui um sistema de atuação com trava mecânica. O destravamento é feito por meio de um movimento de giro, o que evita o rearme acidental do circuito e garante que o operador execute uma ação consciente para liberar o botão.

3. Quais são os tipos de dispositivos de proteção e marcações aplicáveis ​​a este?

O dispositivo contém as seguintes proteções contra explosão e poeira:

• Ex “d” : À prova de explosão.

• Ex “t” : Contra ignição de poeira.

• Marcações específicas : Ex db IIC Gb e Ex tb IIIC Db.

• Zonas de aplicação : Zonas 1, 2 (Gás)e Zonas 21, 22 (Poeira).

• Classificação Divisional (Div 1 e 2) : Classe I (Grupos B, C, D), Classe II (Grupos E, F, G) e Classe III.

4. Qual é o grau de proteção (IP) do invólucro e da faixa de temperatura suportada?

•  Grau de Proteção: Possui proteção IP66 / IP66W (sendo o “W” referente à resistência a névoa salina) e certificação Type 4X.

• Temperatura de Operação: Suporta faixas extremas de temperatura de -50°C a 60°C (ou até 100°C dependendo da previsão).

5. Quais são as opções de roscas e comprimentos disponíveis?

Roscas: Disponível nos padrões M22x1,5 e 3/4″ NPSM.

• Comprimentos (Tamanho X): Normal: 25mm.

  • Comprimento: 40mm.

  • Extra Longo: 57mm.

6. Quais são as especificações elétricas máximas suportadas pelos blocos de contato?

Tensão de Isolamento máxima (Ui): 500V.

• Corrente térmica máxima (Ith): 10A.

• sinal de comutação:

  • Em corrente alternada (AC-15): 10A em 220V / 7,5A em 380V / 5A em 500V.

  • Em corrente contínua (DC-13): 2,75A em 24V / 1,10A em 60V / 0,55A em 110V / 0,27A em 220V.

7. Quais são as configurações de blocos de contatos disponíveis?

O botão pode ser montado com blocos de contato simples ou duplos. Como .incluem:

• Configurações Simples: 1NA (código 10), 1NF (código 01), 1NA+1NF (código 11), 2NA (código 20) ou 2NF (código 02).

• Configurações Duplas: 1NA+3NF, 4NF, 2NA+1NF, 1NA+2NF, 4NA, 3NA+1NF e 2NA+2NF.

8. Quais certificações este produto possui?

O produto é altamente certificado pelos principais órgãos nacionais e internacionais de segurança e atmosferas explosivas, incluindo INMETRO (CEPEL) , UL / CULus Listed , ATEX e IECEx.
